ポプコンボタン回路

ポプコンボタン

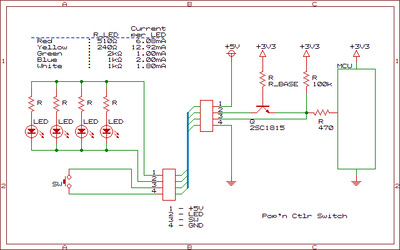

LED付きスイッチ入力回路の例。以下の回路を9個用意する。

9/10編集 抵抗値

色	順電圧 (最小)	抵抗値	順電流	LED灯数	順電流小計
赤色	1.9V	510Ω	6.08mA/LED	4	24.32mA
黄色	1.9V	240Ω	12.92mA/LED	8	103.36mA
緑色	3.0V	2kΩ	1.00mA/LED	8	8.00mA
青色	3.0V	1kΩ	2.00mA/LED	8	16.00mA
白色	3.2V	1kΩ	1.80mA/LED	8	14.40mA
合計	166.08mA

概略

電源は2系統で、LED点灯回路5V、ロジック3.3V。(電圧降下の高い青色・白色LEDに対応し、LEDの負荷をロジック系統から分離)
ボタンを押すとLEDが点灯し、マイコンにLレベルが入力される。
ボタンを離すとLEDが消灯し、マイコンにHレベル (3.3V)が入力される。
マイコンは1/60秒ごとのポーリング周期に応じて入力ピンを読み取り、各スイッチの状態を本体へ送信する。
ポプコンボタンとシステム基板の接続は4本。

注意

LEDの電流制限抵抗は、全点灯すなわち9ボタン同時押し時に最大250mA程度となるように調節。
念のために、5V電源にはポリスイッチを使用。

確認済み事項

マイコンには5Vは流れ込まないこと (5Vトレラント入力は不要)
マイコンへの入力電流は十分小さい
