== プッシュスイッチの取り付け ==

ベースとなるダイソーのLEDライト。

中に入っている基板や厚紙、電池ボックスの端子などは不要なので取り除く。

　　/* 取り除いた写真がないよ！*/

さらに邪魔な出っ張り部分などをニッパーで除去し、穴をあけてプッシュスイッチ(DS-463黒)をグルーガンで固定。

(画像で残っている３本の針も切り取る。グルーも盛りすぎたので後でカッター/ニッパーで一部除去)

プッシュスイッチの頭が当たる透明ドームの内側は、ブツブツが邪魔なのでハンダごてを当てて潰しておく。

ドーム頂点まわりの6個を適当にならせばOK。
さらにすべり止めとして小さく切ったスポンジをはさむ。

これを入れないとボタンを叩いたときにカリカリと音が出ます。
現状でははさんでるだけですが、両面テープか何かで貼り付けた方がメンテ楽かも


== LED基板の製作 ==

ポプコンボタン回路のLED4つ部分の基板を作成する。

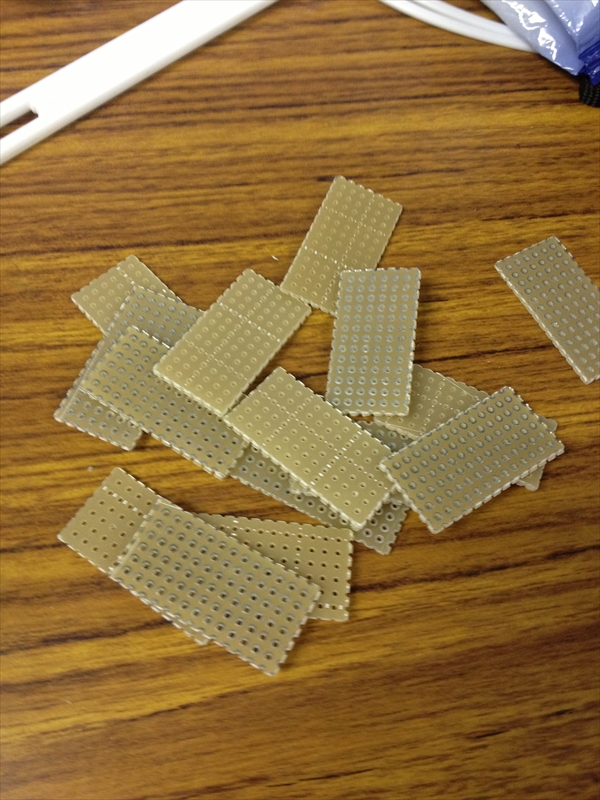

長方形に切り刻んだユニバーサル基板。

(全部カッターナイフでゴリゴリと手作業。死ぬかと思った)

抵抗とLEDを2つずつ乗せてハンダづけ。

裏側に厚タイプの両面テープを貼る。

(ハンダ部に圧力がかからないよう、二重貼りで厚くしたはず)


つづく
